1、预制分支电缆简介
预制分支电缆(图1)是低压配电系统的一种新产品。具有供电安全可靠、绝缘性能优良、敷设安装简便、配电成本低、适用范围广、品种多,对安装环境要求低和设计方便等优点。同母线槽相比,具有更多的功能,如抗震、防水、阻燃和耐火等,并且避免了母线槽安装和维护过程中的繁琐,是普通电缆和母线槽理想的更新换代产品。
预制分支电缆主要应用于中高层建筑,同时也广泛应用于办公楼、酒店、医院、购物中心、工厂、矿山、高速公路、隧道、机场、桥梁、文化及体育活动场所等各类建筑与场地。

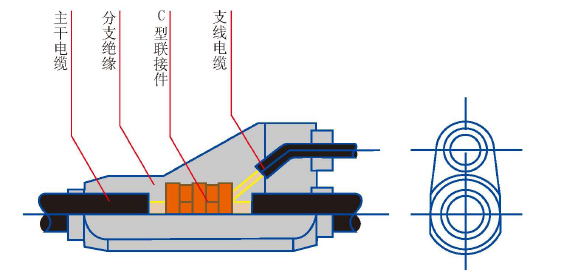

图1预制分支电缆结构示意图

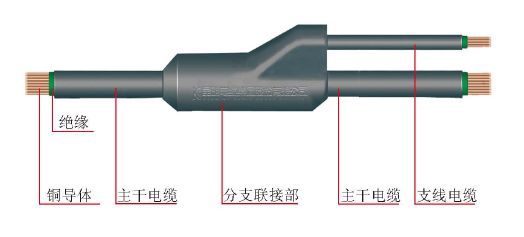

图2 预制分支电缆外形效果示意图
2、预制分支电缆主要特点
预制分支电缆根据各个具体建筑的结构特点和配电要求,将主干电缆、分支线电缆、分支连接体等三部分进行一体化设计制造。可以说,预制分支电缆就是一种为现代建筑度身定做、量体裁衣的专业产品,具有优良的技术经济指标。在工程经济性、技术先进性和安装便利性方面,比传统电缆和母线具有突出的优点:
2.1电气性能好
分支电缆接头采用工厂化生产,制作时间短,工作环境好,加之合理的制造工艺设计,使接触电阻很小且非常稳定;采用特定工艺制造的模塑接头,气密性良好,防水防潮耐腐蚀,即使工作在较恶劣的环境中,也能保证正常供电。
2.2供电可靠性高
分支电缆干线采用整根电缆,中间无断点,这样既减小了干线故障隐患,又降低了线路损耗,加之很小的接头电阻和良好的绝缘性能,使供电可靠性大大提高,达到长期免维护的要求。
2.3具有优良的抗震性能,保证运输、安装过程及运行中,外部原因造成的震动不会对电缆整体性能产生影响。
2.4提供整套的安装附件,施工方便。
2.5采用地面拉起或楼顶放下的方法安装,电缆到位后,按规定间距固定在支架上即可,安装简单可靠,对安装环境要求低。
2.6综合经济效益明显
据有关资料,采用分支电缆的投资仅为紧密母线投资的30%左右,安装工时仅为紧密母线的1/10左右,大大降低了工程造价。加上运行可靠,无需任何维护保养,经济效益非常明显。
2.7品种多、规格全,选用灵活,任意组合.
我公司生产的预制分支电缆具有独创的防水技术,每个分支接头均通过浸水耐压试验,属国内领先。
产品标准:
JG/T147-2002《额定电压0.6/1kV铜芯塑料绝缘预制分支电力电缆》
JB/T10636-2006《额定电压0.6/1Kv(Um=1.2Kv)铜芯塑料绝缘预制分支电力电缆》
KL/JT45-2002《预制分支电缆技术条件》
分支电缆型号和规格:
3、预制分支电缆的型号、范围和名称
表1 普通型
型号 |
额定电压 |
标称截面(mm2) |
名称 |
FZ-VV |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套预制分支电缆 |
FZ-YJV |
交联聚乙烯绝缘聚氯乙烯护套预制分支电缆 |
表2 阻燃型
型号 |
额定电压(V) |
标称截面(mm2) |
名称 |
|
有
卤
|
FZ -VV-ZA FZ -VV-ZB FZ -VV-ZC |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套A类阻燃 预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套B类阻燃 预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套C类阻燃 预制分支电缆 |
FZ -YJV-ZA FZ -YJV-ZB FZ -YJV-ZC |
交联聚乙烯绝缘聚氯乙烯护套A类阻燃预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套B类阻燃预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套C类阻燃预制分支电缆 |
|||
无
卤 |
FZ-YJY-WDZ FZ-YJY-WDZA FZ-YJY-WDZB FZ-YJY-WDZC |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类预制分支电缆 交联聚乙烯绝聚烯烃护套无卤低烟阻燃B类预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃C类预制分支电缆 |
表3 耐火型
型号 |
额定电压 |
标称截面(mm2) |
名称 |
|
有
卤
|
FZ -VV-NA FZ -VV-NB FZ -VV-NC |
0.6/1KV |
10-630 |
聚氯乙烯绝缘聚氯乙烯护套A类耐火预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套B类耐火预制分支电缆 聚氯乙烯绝缘聚氯乙烯护套C类耐火预制分支电缆 |
FZ -YJV-NA FZ -YJV-NB FZ -YJV-NC |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚氯乙烯护套A类耐火预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套B类耐火预制分支电缆 交联聚乙烯绝缘聚氯乙烯护套C类耐火预制分支电缆 |
|
无
卤 |
FZ-YJY-WDZN FZ-YJY-WDZAN FZ-YJY-WDZBN FZ-YJY-WDZCN |
0.6/1KV |
10-630 |
交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类耐火预制分支电缆 交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃C类耐火预制分支电缆 |
4、电缆结构
4.1普通型电缆结构
图3单芯电缆 图4 四芯拧绞型电缆(300mm2及以下)
阻燃型电缆结构
图5单芯电缆 图6四芯拧绞型电缆(300mm2及以下)
耐火型电缆结构
图7单芯电缆 图8四芯拧绞型电缆(300mm2及以下
5、分支电缆安装敷设方法

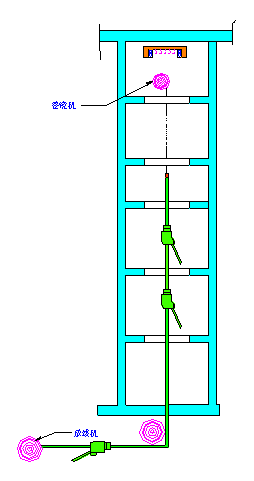

5.1将电缆盘放线架上(一般电缆放在楼下,将电缆拉上去);
5.2提升用的绳索通过卷绕机下与电缆相连;
5.3开动卷绕机将电缆提升上去(也可用人力提升);
5.4提升用的电缆网套或吊头到达楼层顶部时将网套或吊头挂在准备好的吊钩上;
5.5用专用夹具按规定固定好分支电缆;
5.6将分支头与电流表或配电箱连接;
5.7将主干电缆与配电箱连接;
注:敷设也可由楼层顶部向下放线。
6、预制分支电缆使用指南
6.1为防止电缆受损伤,运输和敷设过程中应防止撞击;
6.2周围环境温度低于0℃时,电缆敷设前应先预热;
6.3最小弯曲半径应不小于电缆实际外径的20倍;
6.4对于XLPE绝缘PVC护套预制分支电缆,最高允许连续运行温度不超过90℃,短路温度不超过250℃,短路时间不超过5s;
6.5对于PVC绝缘PVC护套预制分支电缆,最高允许连续运行温度不超过70℃,短路温度不超过160℃,短路时间不超过5s;
6.6所有的分支联接部都应处于线路的直线段处;
6.7敷设到线路上的预制分支电缆应在24小时内紧固完毕;
6.8固定单芯电缆时,应防止涡流效应,禁止使用导磁金属夹具;
6.9敷设、安装时,分支线不应承受拉力。
